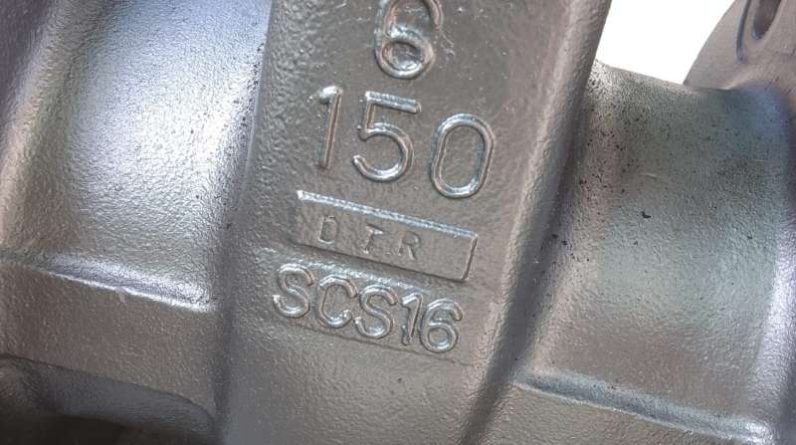

Spesifikasi gate valve mencakup berbagai aspek teknis yang penting untuk memastikan katup dapat berfungsi dengan baik dalam aplikasi tertentu. Berikut adalah beberapa spesifikasi utama yang harus diperhatikan:
1. Ukuran Nominal (Nominal Size)
- Diameter: Ukuran diameter pipa yang diakomodasi oleh gate valve, biasanya dinyatakan dalam inci (inch) atau milimeter (mm). Ukuran umum mencakup 1/2″, 3/4″, 1″, 1 1/2″, 2″, 3″, 4″, dan lebih besar.
2. Kelas Tekanan (Pressure Class)
- ANSI/ASME Class: Kelas tekanan ditentukan berdasarkan standar ANSI/ASME, seperti Class 150, Class 300, Class 600, Class 900, Class 1500, dan Class 2500. Ini menunjukkan tekanan maksimum yang dapat ditahan oleh katup pada suhu tertentu.
3. Material
- Body dan Bonnet: Material yang digunakan untuk membuat body dan bonnet gate valve, seperti cast iron, ductile iron, carbon steel, stainless steel, bronze, dan alloy steel.
- Gate: Material yang digunakan untuk gate, sering kali stainless steel, carbon steel, bronze, atau bahan lainnya yang tahan terhadap kondisi operasi.
- Stem: Biasanya terbuat dari stainless steel atau carbon steel untuk ketahanan terhadap korosi dan kekuatan mekanis.
- Seat: Material yang digunakan untuk seat, seperti stainless steel, bronze, atau bahan tahan aus lainnya.
4. Jenis Gate Valve
- Rising Stem: Stem yang naik saat katup dibuka dan turun saat ditutup, memberikan indikasi visual posisi katup.
- Non-Rising Stem: Stem yang tidak naik atau turun saat katup dioperasikan, cocok untuk aplikasi dengan ruang terbatas.
- Wedge Gate Valve: Menggunakan gate berbentuk wedge untuk penutupan yang lebih rapat.
- Parallel Gate Valve: Menggunakan gate paralel untuk aliran yang lebih lancar.
- Knife Gate Valve: Menggunakan gate tipis seperti pisau untuk memotong melalui cairan dengan partikel padat.
5. Suhu Operasi (Operating Temperature)
- Rentang Suhu: Rentang suhu di mana gate valve dapat beroperasi, tergantung pada material dan desain. Ini bisa berkisar dari suhu rendah (-29°C atau -20°F) hingga suhu tinggi (lebih dari 400°C atau 752°F).
6. Sambungan (Connection Type)
- Flanged: Menggunakan flange untuk sambungan ke pipa, sesuai dengan standar ANSI, DIN, atau lainnya.
- Threaded: Menggunakan ulir untuk sambungan ke pipa, biasanya NPT (National Pipe Thread) atau BSP (British Standard Pipe).
- Welded: Sambungan las untuk aplikasi tekanan tinggi atau lingkungan yang menuntut.
7. Operasi (Operation)
- Manual: Dioperasikan secara manual menggunakan handwheel atau lever.
- Pneumatic: Menggunakan aktuator pneumatik untuk pengoperasian otomatis.
- Electric: Menggunakan aktuator elektrik untuk pengoperasian otomatis.
- Hydraulic: Menggunakan aktuator hidraulik untuk pengoperasian otomatis.
8. Standar dan Sertifikasi
- API (American Petroleum Institute): Standar API 600, API 602, atau API 603 untuk desain dan kinerja gate valve.
- ASME (American Society of Mechanical Engineers): Standar ASME B16.34 untuk desain, material, pembuatan, dan pengujian gate valve.
- ISO (International Organization for Standardization): Standar ISO 9001 untuk sistem manajemen mutu.
- CE Marking: Sertifikasi yang menunjukkan kepatuhan dengan peraturan Eropa.
9. Fitur Tambahan
- Bypass Valve: Fitur untuk mengurangi tekanan di kedua sisi gate valve sebelum dibuka.
- Locking Mechanism: Fitur penguncian untuk mencegah pengoperasian yang tidak disengaja.
- Position Indicator: Indikator posisi untuk menunjukkan apakah katup terbuka atau tertutup.
Contoh Spesifikasi Gate Valve
- Size: 6 inches
- Pressure Class: Class 300
- Material: Body and Bonnet: Cast Steel (A216 WCB), Gate: Stainless Steel (A351 CF8), Stem: Stainless Steel (A182 F6a), Seat: Stainless Steel (A182 F6a)
- Connection: Flanged RF (Raised Face) per ASME B16.5
- Operation: Manual Handwheel
- Temperature Range: -29°C to 425°C (-20°F to 797°F)
- Standards: API 600, ASME B16.34, ISO 9001
- Features: Rising Stem, Position Indicator, Locking Mechanism
Kesimpulan
Menentukan spesifikasi gate valve yang tepat sangat penting untuk memastikan kinerja yang optimal dan keandalan dalam aplikasi tertentu. Dengan memahami berbagai spesifikasi, pengguna dapat memilih gate valve yang sesuai dengan kebutuhan operasional dan lingkungan kerja
