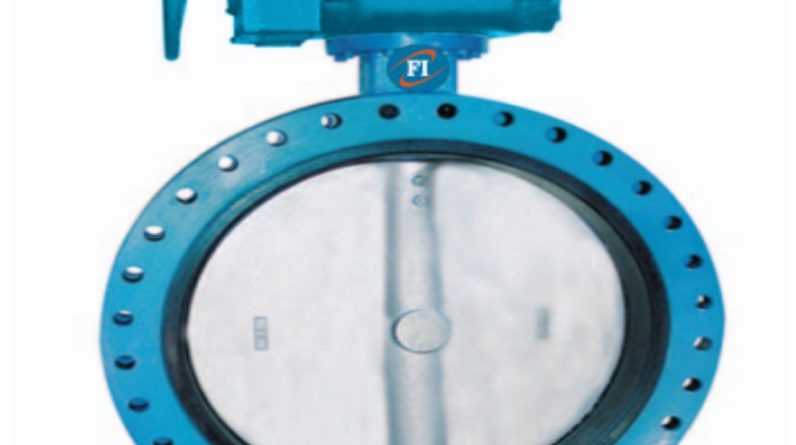

Butterfly valve terdiri dari beberapa komponen utama yang dibuat dari berbagai jenis material sesuai dengan kebutuhan aplikasi dan kondisi operasional. Berikut adalah komposisi material dari komponen utama butterfly valve:
1. Body (Badan Katup)
Body atau badan katup adalah komponen utama yang menampung semua bagian internal valve. Material yang digunakan untuk body tergantung pada aplikasi dan lingkungan operasional.
Material yang umum digunakan:
- Cast Iron: Digunakan dalam aplikasi yang tidak memerlukan ketahanan terhadap tekanan tinggi atau korosi.
- Ductile Iron: Lebih kuat dan tahan terhadap tekanan dibandingkan cast iron, sering digunakan dalam aplikasi yang memerlukan kekuatan lebih.
- Stainless Steel: Tahan terhadap korosi, ideal untuk aplikasi di industri makanan, farmasi, dan kimia.
- PVC (Polyvinyl Chloride): Digunakan dalam aplikasi dengan lingkungan korosif atau yang memerlukan material non-logam.
2. Disc (Cakram)
Disc adalah komponen yang bergerak untuk mengontrol aliran fluida. Material disc harus kuat dan tahan terhadap korosi serta aus.
Material yang umum digunakan:
- Stainless Steel: Tahan terhadap korosi dan sering digunakan dalam aplikasi industri yang keras.
- Aluminum Bronze: Tahan korosi dan aus, sering digunakan dalam aplikasi air laut.
- Ductile Iron: Umumnya dilapisi dengan bahan anti-korosi seperti epoxy untuk meningkatkan ketahanan.
- Nickel-Plated Ductile Iron: Menawarkan ketahanan korosi tambahan.
3. Seat (Dudukan)
Seat adalah komponen yang menyediakan segel antara disc dan body untuk menghentikan aliran fluida ketika valve tertutup. Material seat harus elastis dan tahan terhadap bahan kimia serta suhu.
Material yang umum digunakan:
- EPDM (Ethylene Propylene Diene Monomer): Tahan terhadap panas, air, dan bahan kimia ringan, umum digunakan dalam aplikasi air minum.
- NBR (Nitrile Butadiene Rubber): Tahan terhadap minyak dan bahan bakar, sering digunakan dalam aplikasi minyak dan gas.
- PTFE (Polytetrafluoroethylene): Tahan terhadap bahan kimia agresif dan suhu tinggi, ideal untuk aplikasi kimia.
4. Stem (Batang)
Stem adalah komponen yang menghubungkan disc dengan aktuator atau tuas pengendali. Material stem harus kuat dan tahan terhadap korosi serta aus.
Material yang umum digunakan:
- Stainless Steel: Memberikan kekuatan dan ketahanan korosi yang tinggi.
- Carbon Steel dengan Pelapisan Anti-Korosi: Digunakan dalam aplikasi yang tidak terlalu keras namun tetap memerlukan perlindungan korosi.
5. Bearing dan Bushings
Bearing dan bushings digunakan untuk mengurangi gesekan antara stem dan body serta mendukung rotasi stem. Material yang digunakan harus tahan aus dan korosi.
Material yang umum digunakan:
- PTFE (Polytetrafluoroethylene): Tahan terhadap bahan kimia dan aus, sering digunakan dalam aplikasi industri kimia.
- Bronze: Memberikan ketahanan aus yang baik dan sering digunakan dalam aplikasi air dan minyak.
6. Packing (Pengemasan)
Packing digunakan untuk mencegah kebocoran fluida di sepanjang stem. Material packing harus tahan terhadap bahan kimia dan suhu operasional.
Material yang umum digunakan:
- Graphite: Tahan terhadap suhu tinggi dan bahan kimia agresif.
- PTFE (Polytetrafluoroethylene): Memberikan segel yang baik dan tahan terhadap bahan kimia.
Kesimpulan
Butterfly valve terdiri dari berbagai komponen yang dibuat dari material berbeda sesuai dengan kebutuhan aplikasi dan kondisi operasional. Pemilihan material yang tepat untuk setiap komponen sangat penting untuk memastikan kinerja optimal dan umur panjang valve dalam berbagai lingkungan. Dengan berbagai pilihan material seperti cast iron, stainless steel, ductile iron, dan berbagai elastomer untuk seat, butterfly valve dapat disesuaikan untuk aplikasi spesifik di berbagai industri.
