Butterfly valve hadir dalam berbagai spesifikasi yang menentukan kinerjanya dalam berbagai aplikasi industri. Berikut ini adalah rincian spesifikasi umum yang harus dipertimbangkan saat memilih butterfly valve:
1. Ukuran (Diameter Nominal)
- Ukuran: 2 inch hingga 72 inch (50 mm hingga 1800 mm)
- Ukuran ini ditentukan oleh diameter nominal pipa tempat valve akan dipasang.
2. Tekanan Kerja
- Tekanan Nominal: PN 10, PN 16, PN 25, ANSI Class 150, ANSI Class 300
- Tekanan nominal ini menentukan seberapa besar tekanan yang dapat ditahan oleh valve tanpa mengalami kerusakan.
3. Suhu Operasional
- Suhu Operasional: -20°C hingga 200°C
- Suhu operasional tergantung pada material yang digunakan untuk body, disc, dan seat.
4. Material Body
- Cast Iron: Cocok untuk aplikasi tekanan rendah dan suhu sedang.
- Ductile Iron: Lebih kuat dari cast iron, digunakan untuk tekanan menengah.
- Stainless Steel: Tahan terhadap korosi, ideal untuk lingkungan agresif dan industri makanan serta farmasi.
- PVC (Polyvinyl Chloride): Material non-logam, tahan terhadap korosi kimia.
5. Material Disc
- Stainless Steel: Tahan korosi dan digunakan dalam banyak aplikasi industri.
- Aluminum Bronze: Digunakan untuk aplikasi air laut dan lingkungan korosif.
- Ductile Iron: Umumnya dilapisi dengan bahan anti-korosi.
- Nickel-Plated Ductile Iron: Untuk ketahanan korosi tambahan.
6. Material Seat
- EPDM (Ethylene Propylene Diene Monomer): Tahan terhadap panas, air, dan bahan kimia ringan.
- NBR (Nitrile Butadiene Rubber): Tahan terhadap minyak dan bahan bakar.
- PTFE (Polytetrafluoroethylene): Tahan terhadap bahan kimia agresif dan suhu tinggi.
7. Material Stem
- Stainless Steel: Memberikan kekuatan dan ketahanan korosi yang tinggi.
- Carbon Steel dengan Pelapisan Anti-Korosi: Digunakan dalam aplikasi yang tidak terlalu keras namun tetap memerlukan perlindungan korosi.
8. Jenis Koneksi
- Wafer Type: Dipasang di antara dua flensa pipa.

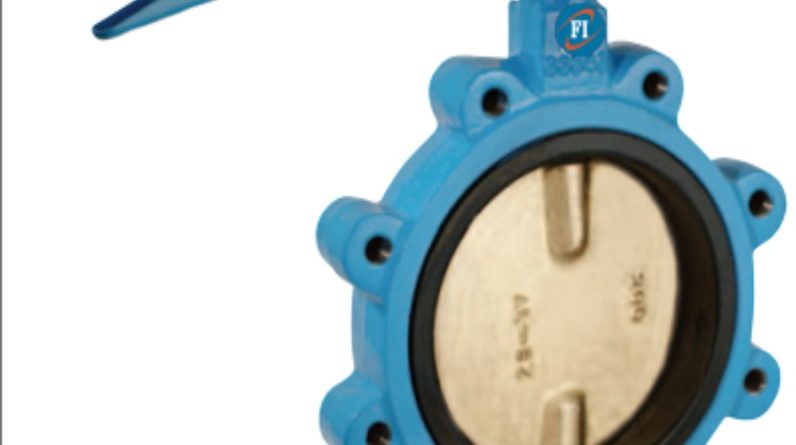

- Lug Type: Memiliki lug dengan lubang baut di sekitar bodi.
- Double Flanged Type: Memiliki flensa di kedua sisi bodi valve.
9. Jenis Aktuator
- Manual: Menggunakan tuas atau roda gigi untuk operasi.
- Pneumatik: Menggunakan tekanan udara untuk operasi otomatis.
- Elektrik: Menggunakan motor listrik untuk operasi otomatis.
- Hidraulik: Menggunakan tekanan cairan untuk operasi otomatis.
10. Kecepatan Operasi
- Rotasi 90 Derajat: Sebagian besar butterfly valve dapat dibuka atau ditutup dengan rotasi 90 derajat, memungkinkan operasi cepat dan efisien.
11. Sertifikasi dan Standar
- ISO 9001: Standar manajemen mutu.
- API 609: Standar untuk butterfly valve dalam industri minyak dan gas.
- ANSI/ASME B16.5: Standar untuk flensa pipa dan koneksi.
- EN 593: Standar Eropa untuk butterfly valve.
12. Aplikasi Khusus
- Sanitary Butterfly Valve: Dirancang untuk aplikasi higienis dalam industri makanan, minuman, dan farmasi.
- Fire Safe Butterfly Valve: Dirancang untuk tahan api dan mencegah kebocoran fluida yang mudah terbakar.
- Cryogenic Butterfly Valve: Dirancang untuk aplikasi suhu sangat rendah.
Kesimpulan
Butterfly valve hadir dengan berbagai spesifikasi yang mencakup ukuran, tekanan kerja, suhu operasional, material, jenis koneksi, dan jenis aktuator. Pemilihan spesifikasi yang tepat sangat penting untuk memastikan kinerja optimal dan keandalan dalam aplikasi tertentu. Dengan memahami spesifikasi ini, pengguna dapat memilih butterfly valve yang paling sesuai dengan kebutuhan operasional dan lingkungan mereka
