Ball valve tersedia dalam berbagai ukuran dan jenis, yang dirancang untuk memenuhi berbagai kebutuhan aplikasi industri. Berikut adalah rincian mengenai ukuran dan jenis ball valve yang umum digunakan:
1. Ukuran Ball Valve
Ukuran ball valve umumnya diukur berdasarkan diameter pipa yang dapat dihubungkan dengan katup. Ukuran ini bervariasi dari yang sangat kecil untuk aplikasi rumah tangga hingga yang sangat besar untuk aplikasi industri. Ukuran standar ball valve meliputi:
- Diameter Kecil: 1/4 inch (6 mm) hingga 1 inch (25 mm)
- Diameter Menengah: 1 inch (25 mm) hingga 6 inch (150 mm)
- Diameter Besar: 6 inch (150 mm) hingga 24 inch (600 mm) atau lebih
Ukuran yang lebih besar dari ball valve biasanya digunakan dalam sistem pipa besar yang memerlukan aliran fluida dalam volume besar.
2. Jenis Ball Valve
Berikut adalah beberapa jenis ball valve berdasarkan desain dan fungsi:
A. Berdasarkan Tipe Operasi

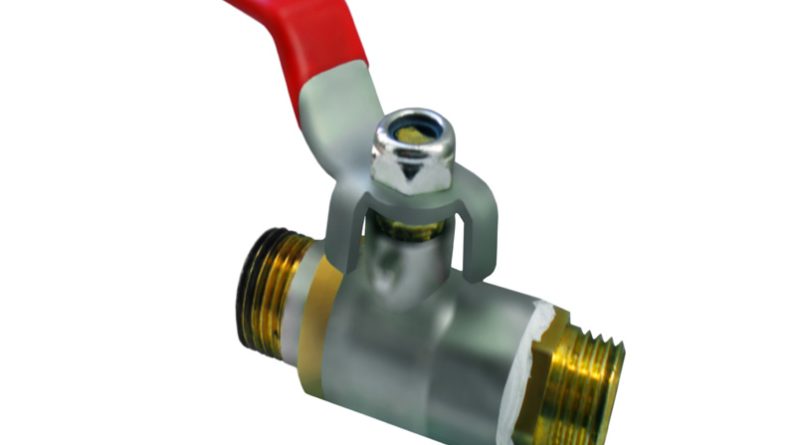

- Ball Valve Manual
- Handle Operasi: Katup ini dioperasikan secara manual dengan handle. Cocok untuk aplikasi di mana pengendalian aliran tidak memerlukan penyesuaian yang sering.
- Sub-jenis: Lever handle, gear-operated handle.
- Ball Valve Otomatis
- Actuator Operasi: Digerakkan oleh actuator elektrik, pneumatik, atau hidraulik. Cocok untuk aplikasi yang memerlukan pengendalian aliran otomatis dan terintegrasi dengan sistem kontrol.
- Sub-jenis: Electric actuator ball valve, pneumatic actuator ball valve.
B. Berdasarkan Desain
- Full Port (Full Bore) Ball Valve
- Deskripsi: Memiliki diameter aliran yang sama dengan diameter pipa, sehingga tidak mengurangi ukuran aliran fluida.
- Keuntungan: Mengurangi kerugian tekanan dan memungkinkan aliran fluida yang lebih besar.
- Reduced Port (Reduced Bore) Ball Valve
- Deskripsi: Diameter aliran lebih kecil dari diameter pipa, yang dapat mengurangi aliran fluida.
- Keuntungan: Kompak dan sering kali lebih ekonomis, tetapi dengan kerugian tekanan yang lebih tinggi.
- V-Port Ball Valve
- Deskripsi: Bola memiliki bentuk V yang memungkinkan kontrol aliran yang lebih baik dan presisi.
- Keuntungan: Ideal untuk aplikasi yang memerlukan pengaturan aliran yang presisi, seperti dalam proses kontrol.
- Trunnion Mounted Ball Valve
- Deskripsi: Bola ditahan oleh trunnion yang dipasang pada bodi katup, memungkinkan penanganan tekanan tinggi.
- Keuntungan: Menawarkan stabilitas yang lebih baik dan dapat menangani tekanan dan volume aliran yang lebih tinggi.
- Floating Ball Valve
- Deskripsi: Bola “mengapung” dan didorong ke seat oleh tekanan fluida. Biasanya digunakan untuk aplikasi dengan tekanan rendah hingga menengah.
- Keuntungan: Memungkinkan desain yang lebih sederhana dan biaya yang lebih rendah.
C. Berdasarkan Material
- Stainless Steel Ball Valve
- Deskripsi: Terbuat dari stainless steel, tahan terhadap korosi dan suhu tinggi.
- Aplikasi: Industri kimia, minyak dan gas, pembangkit listrik.
- Brass Ball Valve
- Deskripsi: Terbuat dari brass, menawarkan ketahanan korosi yang baik untuk aplikasi dengan tekanan rendah hingga sedang.
- Aplikasi: Sistem pipa air, aplikasi pemanas dan pendingin.
- PVC Ball Valve
- Deskripsi: Terbuat dari PVC, tahan terhadap bahan kimia dan digunakan dalam aplikasi suhu rendah.
- Aplikasi: Sistem pengolahan air dan kimia, aplikasi sanitasi.
- Carbon Steel Ball Valve
- Deskripsi: Terbuat dari carbon steel, memberikan kekuatan tinggi namun kurang tahan terhadap korosi.
- Aplikasi: Sistem pipa industri berat, aplikasi yang memerlukan kekuatan struktural tinggi.
3. Spesifikasi Tambahan
- Kelas Tekanan: Ball valve tersedia dalam berbagai kelas tekanan, seperti ANSI 150, ANSI 300, dan ANSI 600, yang menentukan batas tekanan maksimum yang dapat ditangani.
- Koneksi Pipa: Ball valve dapat memiliki koneksi pipa berupa flanged, threaded (ulir), atau welded (las).
- Suhu Operasional: Beragam, dari suhu rendah hingga suhu tinggi, tergantung pada material dan desain ball valve.
Kesimpulan
Ball valve tersedia dalam berbagai ukuran dan jenis yang dirancang untuk memenuhi kebutuhan aplikasi spesifik di berbagai industri. Dengan memahami ukuran, jenis, dan spesifikasi ball valve, Anda dapat memilih katup yang tepat untuk memastikan kinerja sistem pipa yang optimal dan efisien
